Технологическая наладка

теплового энергооборудованя и тепловых сетей

Применение программного обеспечения Zulu Thermo



Применение программного обеспечения ГИС Zulu

для разработки схем теплоснабжения

и наладки систем централизованного теплоснабжения

 Основное направление работы предприятия ООО «Ивтеплоналадка» - разработка схем теплоснабжения городов и муниципальных образований, а также наладка гидравлических режимов работы систем централизованного теплоснабжения. Все профильные специалисты, которые непосредственно занимаются наладкой режимов работы систем централизованного теплоснабжения, прекрасно знают, что при наладке успех способствует только тому программному обеспечению для ПЭВМ, в котором наиболее полно и точно реализована математическая модель описывающая реальные физические процессы, происходящие в тепловых сетях при их эксплуатации, режимах работы в отопительный и межотопительный периоды, послеаварийных режимах работы и т.д. Данное программное обеспечение должно также иметь достаточно широкий инструментарий для возможности «тонкой настройки» существующих и перспективных режимов работы систем централизованного теплоснабжения, возможности адаптации к изменяющимся условиям и так далее.

До 2013 года нашими специалистами использовалось различное программное обеспечение расчетов гидравлических режимов работы систем централизованного теплоснабжения, в той или иной степени соответствующее задачам, ставящимся перед нами Заказчиками работ. В частности, нами использовались три программных комплекса, каждый из которых был силён в каком-то одном – двух направлениях. Поэтому работы часто приходилось выполнять, перебрасывая данные и (или) результаты расчетов из одного программного комплекса в другой или делая расчеты поочерёдно, что однозначно отрицательно сказывалось как на точности расчетов, так и на продолжительности выполняемых работ.

В 2013 году в связи с началом работ по разработке Схем теплоснабжения городов и муниципальных образований объёмы работ по расчетам увеличились кратно. Возник вопрос о приобретении универсального программного обеспечения, которое бы обеспечивало наши потребности, а также быстро и качественно решало задачи, ставящиеся перед нами Заказчиками.

Это сейчас выбор программного обеспечения подобного рода очевиден. А на тот момент рынок предлагал несколько подобных проектов по ГИС, реализованных на различных платформах и с различными математическими моделями, а значит, различной степенью точности расчетов. Работая непосредственно с исполнителями расчетов на местах, уже на протяжении нескольких лет производя сравнение результатов и расхождений между использующимися нами программами и результатами расчетов Zulu Thermo, для нас не стояла необходимость выбора – только ГИС Zulu, только Zulu Thermo в необходимой нам для работ по пуско-наладке систем теплоснабжения комплектации необходимыми модулями. Это было тем более очевидно, что нам приходилось выполнять непосредственно пуско-наладочные работы в системах теплоснабжения городов и промышленных предприятий с минимальными отклонениями от расчетных режимов – поэтому данный выбор был вполне осознанным, проверенным на практике.

Не всё так просто оказалось с нашим тогдашним руководством, но твердая аргументация и представленные результаты расчетов позволили добиться своего и мы получили для дальнейшей работы ГИС Zulu и Zulu Thermo.

Со временем после всестороннего изучения возможностей ГИС Zulu и Zulu Thermo, неоднократных обращениях к команде поддержки Zulu, предложениях по усовершенствованию возможностей того или иного используемого модулей необходимость в другом программном обеспечении отпала сама собой и в своей работе мы полностью перешли на ГИС Zulu и Zulu Thermo, мало того, на это же программное обеспечение мы стали переводить наших постоянных клиентов с приобретением ГИС Zulu и Zulu Thermo уже для них.

ГИС Zulu и Zulu Thermo полностью удовлетворяют требованиям «Разработки и актуализации электронной модели системы теплоснабжения поселения, городского округа, города федерального значения» в части:

- приведения в соответствие существующему положению гидравлических режимов, определяемых в порядке, установленном методическими указаниями по разработке схем теплоснабжения, с учетом изменений в составе оборудования источников тепловой энергии, тепловой сети и теплопотребляющих установок за период, предшествующий актуализации схемы теплоснабжения,

- графическому представлению объектов системы теплоснабжения с привязкой к топографической основе поселения, городского округа, города федерального значения и с полным топологическим описанием связности объектов;

- паспортизации объектов системы теплоснабжения;

- паспортизации и описание расчетных единиц территориального деления, включая административное;

- гидравлическим расчетам тепловых сетей любой степени закольцованности, в том числе гидравлический расчет при совместной работе нескольких источников тепловой энергии на единую тепловую сеть;

- моделированию всех видов переключений, осуществляемых в тепловых сетях, в том числе переключений тепловых нагрузок между источниками тепловой энергии;

- расчету балансов тепловой энергии по источникам тепловой энергии и по территориальному признаку;

- расчету потерь тепловой энергии через изоляцию и с утечками теплоносителя;

- расчету показателей надежности теплоснабжения;

- групповым изменения характеристик объектов (участков тепловых сетей, потребителей) по заданным критериям с целью моделирования различных перспективных вариантов схем теплоснабжения;

- сравнительных пьезометрических графиков для разработки и анализа сценариев перспективного развития тепловых сетей и многому - многому другому.

ГИС Zulu и Zulu Thermo полностью удовлетворяют требованиям Отраслевого стандарта «ТЕПЛОВЫЕ СЕТИ. РЕЖИМНАЯ НАЛАДКА СИСТЕМ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ ОСТ 36-68-82», его возможности намного выше, чем просто требуемые нормативно – технической документацией для представления в отчётах, Zulu – это действительно комфортное рабочее место для выполнения работ, связанных с системами централизованного теплоснабжения и не только…

Примеры применения функционала Zulu на Рис. 1 – 6.



Рис. 1. Административное деление с указанием расчетных элементов территориального деления районов (кадастровых кварталов)

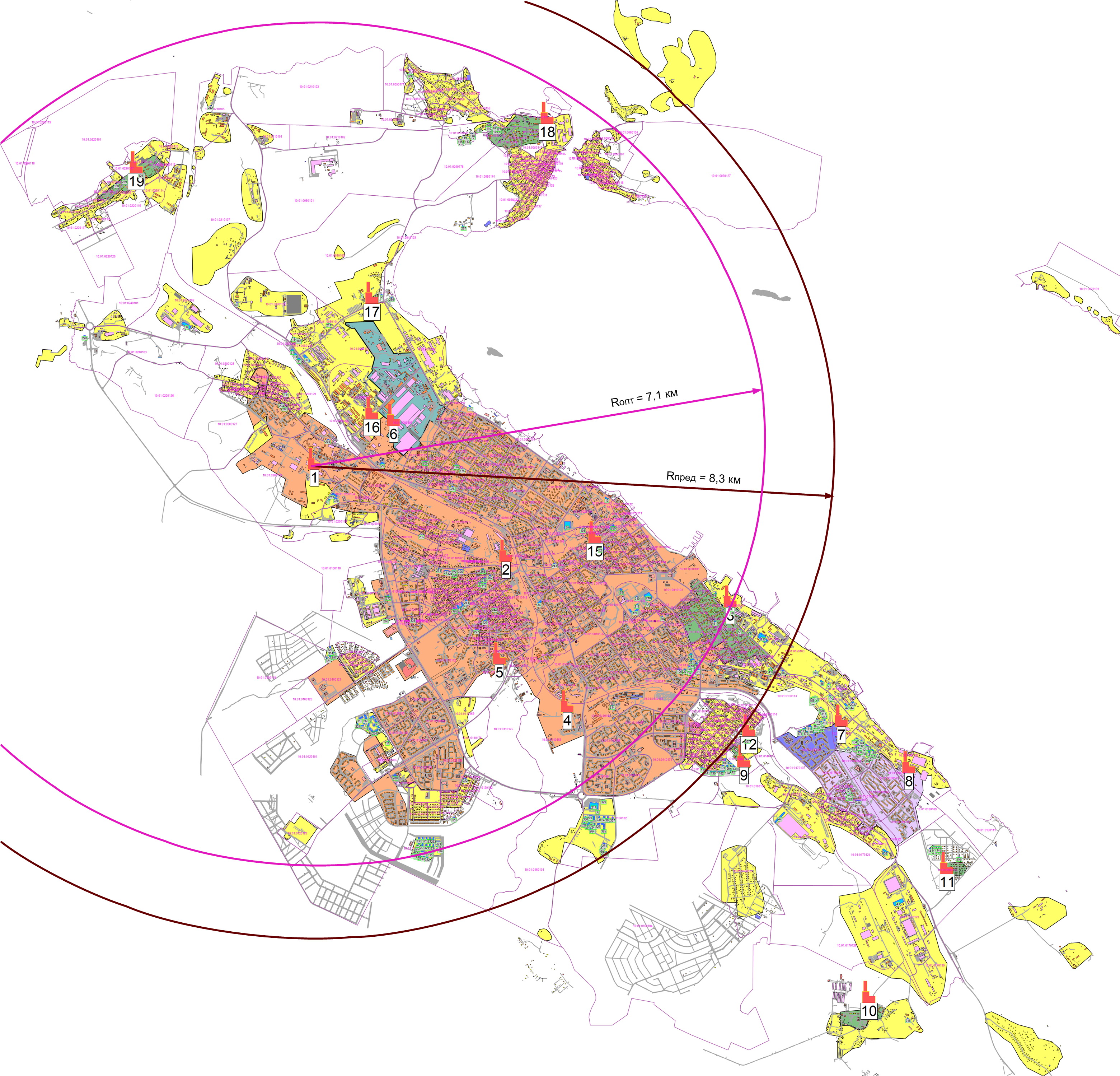

 Рис. 2. Зоны действия источников теплоснабжения с указанием эффективного радиуса теплоснабжения ТЭЦ и зданий с газовым теплоснабжением

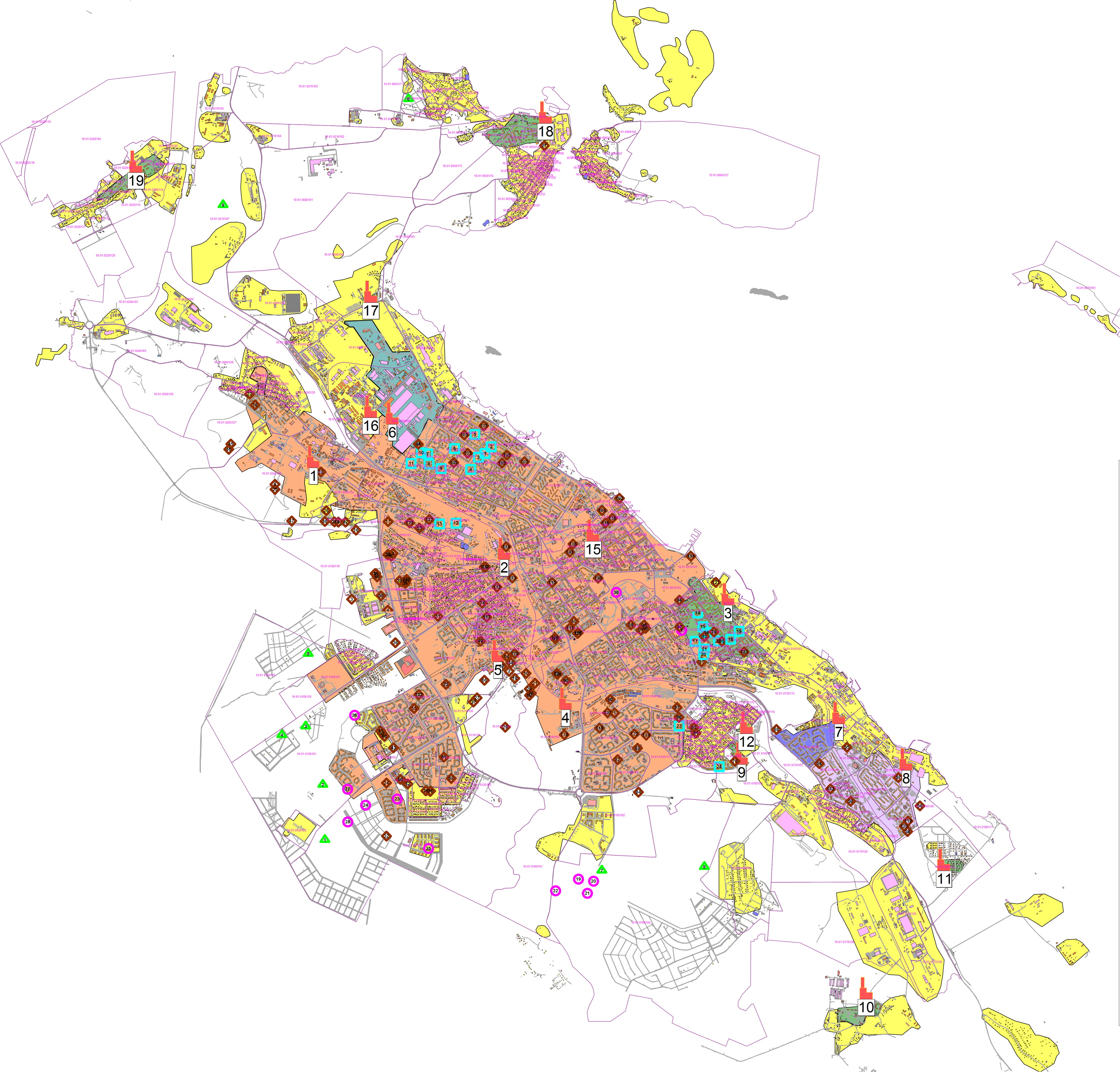

Рис. 3.Перспективная застройка в расчетных элементах территориального деления (кадастровых кварталах), с указанием зданий с газовым теплоснабжением и перспективных зон газоснабжения



Рис. 4. Зоны ненормативной надежности и безопасности теплоснабжения

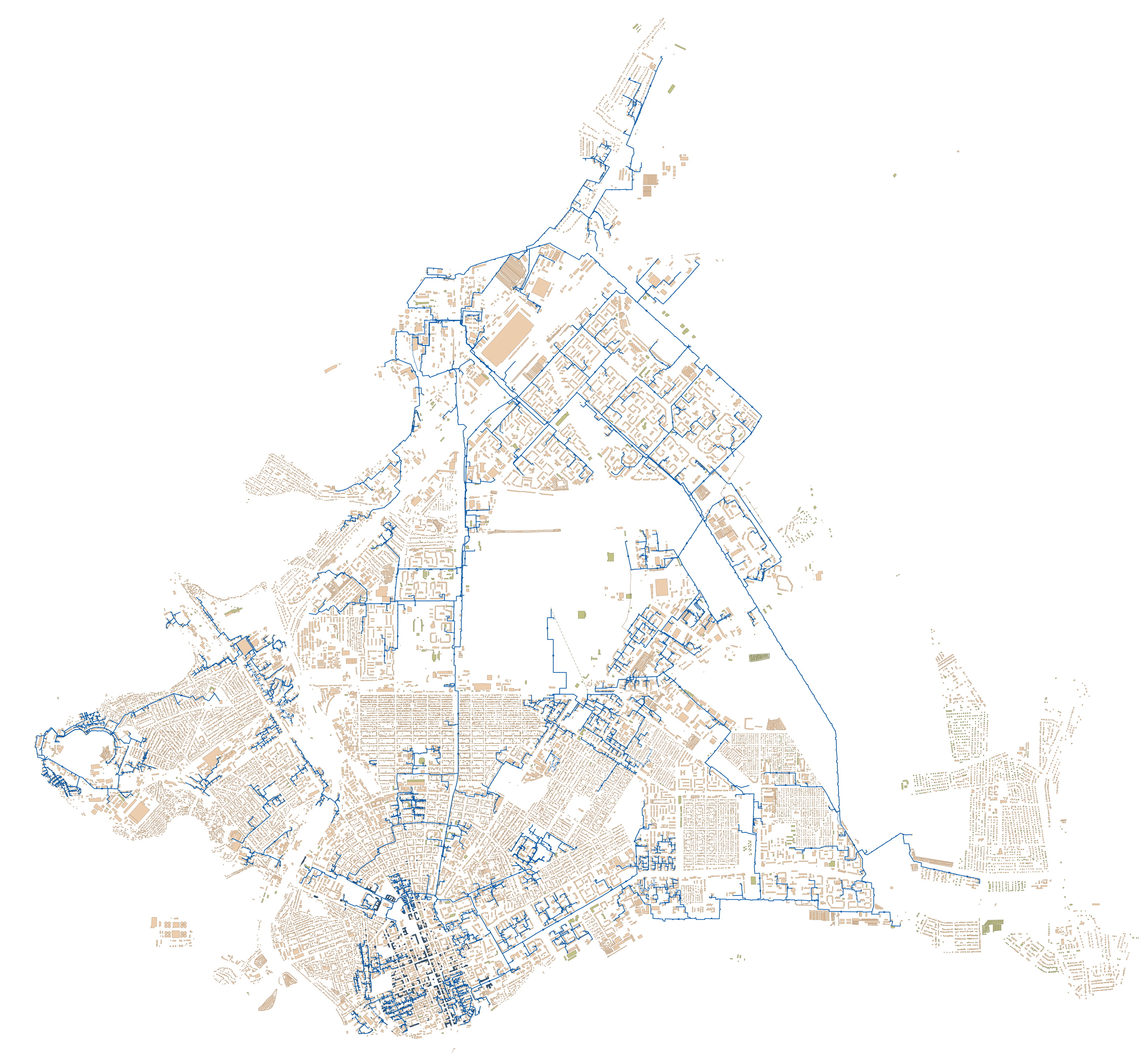

Рис. 5. Схемы тепловых сетей систем теплоснабжения города

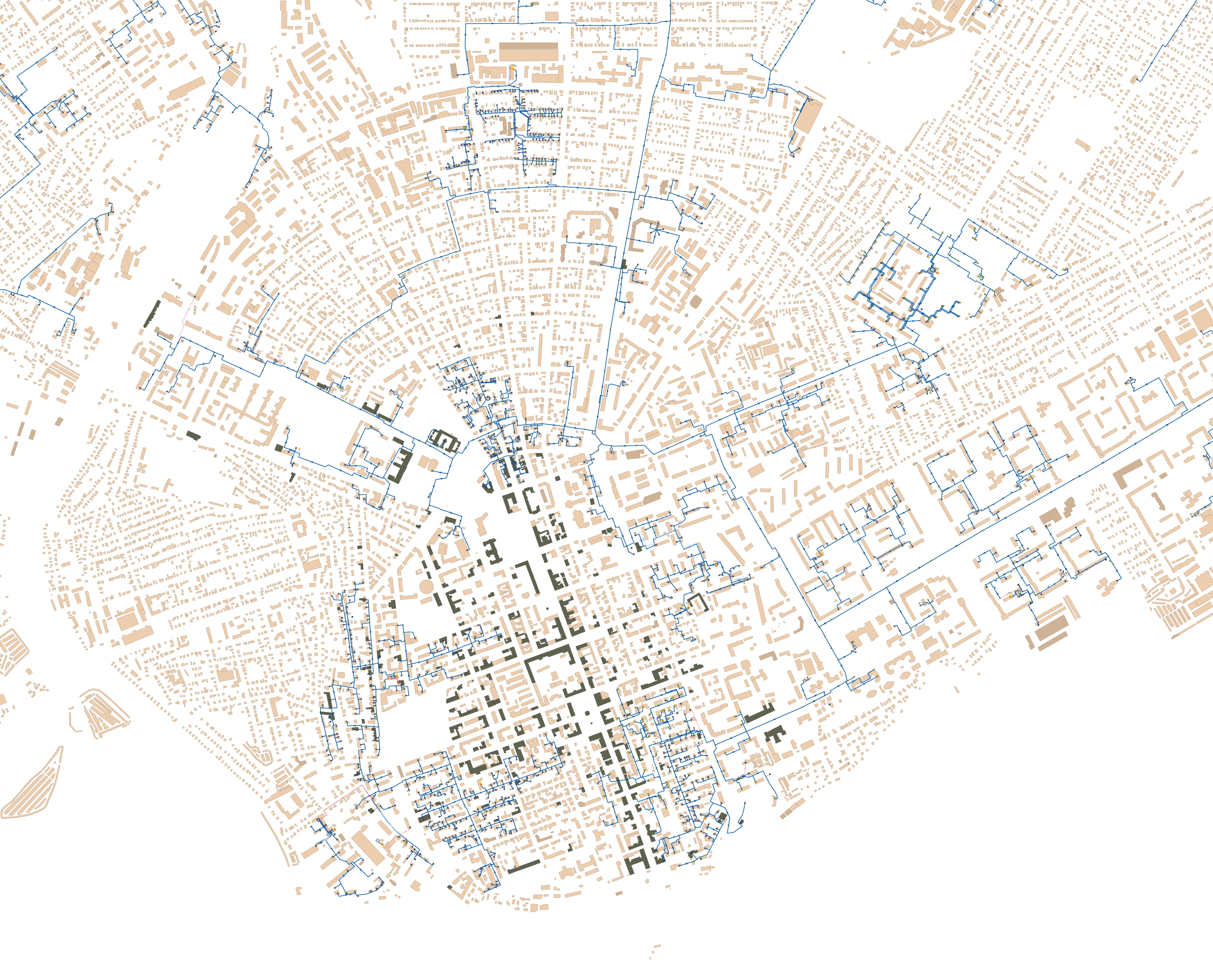

Рис. 6. Схемы тепловых сетей систем теплоснабжения центрального района города

 Естественно, когда в 2018 году ООО «Ивтеплоналадка» стала работать на рынке услуг полностью самостоятельно, для нас вопрос профильного программного обеспечения даже не возникал – это только ГИС Zulu и Zulu Thermo.

В настоящее время ООО «Ивтеплоналадка» имеет лицензии на использование программного обеспечения ГИС «ZuluServer 8.0», серия 008, регистрационный номер 1120 и ГИС «ZuluThermo 8.0», серия 002, регистрационный номер 1117.

Специалистами ООО «Ивтеплоналадка» с помощью программного обеспечения ГИС Zulu и Zulu Thermo выполнены следующие работы:

Схемы теплоснабжения и разработка проектов перспективного развития:

- Разработка схемы теплоснабжения муниципального образования "Город Ижевск" на период 2012 - 2027 гг."

- Разработка проекта схемы теплоснабжения города на период 2012 - 2027 гг. для нужд обособленного подразделения (филиала) Оренбургские тепловые сети ОАО "Оренбургская ТГК"

- Разработка схемы теплоснабжения муниципального образования "Город Пенза" на период 2012 - 2027 гг."

- Разработка  схемы теплоснабжения городского поселения Дмитров, Дмитровского муниципального района Московской области

- Актуализация схемы теплоснабжения г. Череповца на 2016 - 2030 гг.

- Актуализация Схемы теплоснабжения г. Петрозаводска

- Актуализация Схемы теплоснабжения г. Кирова и др.

Наладка систем централизованного теплоснабжения:

- Разработка гидравлических режимов системы теплоснабжения при отпуске тепла тепловыми сетями для филиала «Каширская ГРЭС» ОАО «ИНТЕР РАО – Электрогенерация» в 2013 г.

- «Наладка гидравлического режима системы теплоснабжения от собственной котельной ОАО «Государственный Рязанский приборный завод»

- Разработка расчетного эксплуатационного режима системы теплоснабжения Муниципального образования города Новочебоксарска Чувашской республики от Новочебоксарской ТЭЦ-1

- "Модернизация тепловых сетей. Анализ выполненных работ. Разработка математической модели тепловых сетей промплощадки по 2-м пилотным АЭС (Балаковская АЭС и Нововоронежская АЭС). Разработка энергетических характеристик тепловых сетей по следующим показателям: "Тепловые потери", "Потери с утечками" по 2-м пилотным АЭС. Подготовка предложений по корректировке СПЭЭ по снижению потребления тепловой энергии"

- "Разработка гидравлических режимов работы тепловых сетей системы теплоснабжения пгт. Надвоицы Сегежского района республики Карелия"

- Выполнение работ по регулировке системы теплоснабжения и разработке мероприятий для наладки теплоснабжения филиала ОАО Пивоваренная Компания "Балтика" - "Балтика-Ярославль"

- Разработка мероприятий (рекомендаций) по регулировке (наладке) гидравлических режимов тепловой сети ФГУП ЦНИИмаш, г. Королёв

- «Проведение обследования систем теплоснабжения промплощадки и систем теплопотребления зданий, сооружений филиала АО «Концерн Росэнергоатом» «Белоярская атомная станция». Разработка нормативных энергетических характеристик. Математическое моделирование и разработка электронной модели системы теплоснабжения»

- Проведение гидравлической наладки систем теплоснабжения промплощадки и систем теплопотребления зданий, математическое моделирование и разработка электронной модели системы теплоснабжения Смоленской АЭС в соответствии с Техническим заданием

- Проведение режимной наладки сетей теплоснабжения производственной площадкипредприятия с установкой автоматики регулирования тепловой энергии в системах отопления Петрозаводский филиал Акционерною общества «Инжиниринговая компания «ЛЭМ-технологии» (Филиал АО «АЭМ-технологии» «Петрозаводскмаш» в г. Петрозаводск}

- «Проведению режимно-наладочных испытаний магистральных тепловых сетей 2 ДУ -300 РЗ цех №1, дворовой теплосети 2 ДУ -200 котельной ПТЭ ФГУП «ГХК» (г.Железногорск Красноярский край)  для определения максимальной температуры теплоносителя, тепловых и гидравлических потерь, с выдачей рекомендаций»

- Обследование и проведение расчетно-наладочных работ по системе теплоснабжения Ледового дворца спорта, расположенного по адресу: г. Москва, ул. Автозаводская, дом 23А

- Составление схем внутренних и наружных отопительно-вентиляционных систем предприятия, подключенных к блочно-модульной котельной 12МВт, с оценкой возможных режимов их работы для ФГУП "ЭМЗ "Звезда" в 2018 году

- Разработка программы режимной наладки тепловых сетей 1-7-ого микрорайонов и промышленной зоны г. Нововоронежа от Котельной №2 Нововоронежский филиал ООО «АтомТеплоЭлектроСеть»

- Проектные работы по проведению расчета гидравлического режима для перехода на закрытую схему ГВС для нужд СГТС ПАО "ТГК-2"

- Выполнение режимно-наладочных работ Объектов Заказчика (далее по тексту работы) на основании проектной и сметной документации и Спецификации на проведение регламентных режимно-наладочных работ в 2018-2019 годах, в объёмах, указанных в Техническом задании к договору, г. Астрахань, ООО «Нефтехимремстрой» и др.

Испытания систем централизованного теплоснабжения:

Несколько десятков объектов, более подробно можно познакомиться на сайте ООО «Ивтеплоналадка» www.ivteplonaladka.ru.



От лица коллектива специалистов ООО «Ивтеплоналадка» выражаем огромную благодарность коллективу ООО «Политерм» г. Санкт-Петербург за разработку и поддержку такого мощного профильного программного обеспечения, как ГИС Zulu и Zulu Thermo, готовность всегда помочь при возникновении каких-либо вопросов, сопровождение, модернизацию – а целом – за возможность заработать деньги нам и нашим семьям.

Огромное Вам спасибо за Ваш труд!
